Зачем нужны фильтры гармоник
При работе современного оборудования с нелинейной нагрузкой (частотные преобразователи, ИБП, светодиодное освещение) в сеть попадают гармоники — сигналы с частотами, кратными основной (например, 150 Гц, 250 Гц и т.д.). Эти искажения:
- перегружают трансформаторы и кабели,
- вызывают ложные срабатывания защиты,
- мешают корректной работе автоматики,
- ускоряют старение оборудования.
Если в таких условиях подключить обычную конденсаторную установку без фильтрации, это может привести к резонансу, усилению искажений и выходу системы из строя. Именно поэтому устанавливаются конденсаторные батареи с фильтрами гармоник, защищающие сеть и оборудование.
Конструкция и принцип действия

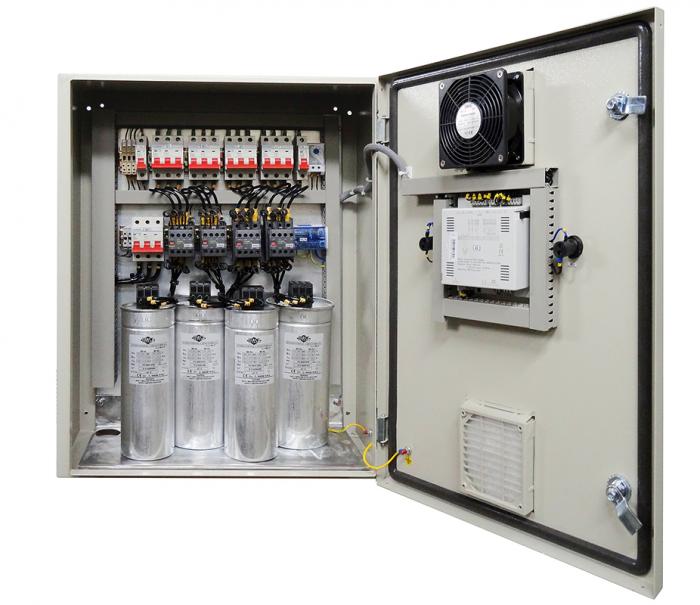

Конденсаторная установка с фильтрами гармоник включает:
- конденсаторы — для компенсации реактивной мощности;
- индуктивные дроссели (реакторы) — подключаются последовательно с конденсаторами и образуют фильтры определённой настройки;
- управляющий контроллер — для автоматического включения и отключения ступеней;
- защитную аппаратуру — предохранители, автоматические выключатели и систему мониторинга.
Часто реакторы настраиваются на частоту чуть ниже 250 Гц (примерно 189–210 Гц) — таким образом, они эффективно подавляют 5-ю и более высокие гармоники, наиболее распространённые в промышленных сетях.
Преимущества установки
- Безопасная компенсация реактивной мощности даже в условиях высокого уровня искажений;
- Предотвращение резонансных явлений между сетью и конденсаторами;
- Снижение уровня гармоник в соответствии с нормативами (например, ГОСТ 32144 или IEEE 519);
- Повышение надёжности и срока службы оборудования;
- Улучшение электромагнитной совместимости всех компонентов системы.
Где применяются
Конденсаторные установки с фильтрами гармоник особенно актуальны:
- на предприятиях с ЧРП и электроприводами;
- в центрах обработки данных и ИТ-инфраструктуре;
- на лифтовых и вентиляционных станциях;
- в офисных и торговых центрах с большим количеством электронного оборудования;
- в системах смешанного характера нагрузки, где обычная компенсация неэффективна.
Также они применяются в рамках реализации мер по энергоаудиту, где требуется достижение стабильного коэффициента мощности при сохранении высокого качества сети.
Особенности эксплуатации
Для корректной работы таких установок необходимо:
- произвести предварительный анализ качества электроэнергии,
- правильно рассчитать настройку дросселей (резонансную частоту),
- учесть гармонический спектр конкретного объекта,
- контролировать состояние конденсаторов и дросселей во времени,
- обеспечить вентиляцию и защиту от перегрева.
Всё это возможно при грамотном проектировании и использовании оборудования от надёжных производителей.
Заключение
Конденсаторные установки с фильтрами гармоник — это оптимальное решение для объектов с высокой долей нелинейной нагрузки. Они позволяют безопасно компенсировать реактивную мощность, снижая риск перегрузок, перегрева и отказов оборудования. Такие установки становятся всё более востребованными на современных предприятиях и в распределительных системах.
