Вечная борьба. Трубы, шланги, соединения. Вечно что-то где-то подтекает, сифонит, травит воздух... Раньше ж как было – надо тебе две трубки соединить, так это целая эпопея начиналась: сварка, пайка, какие-то ключи размером с мою голову, фум-лента, которую вечно не туда намотаешь, и в итоге все равно капает. Ну, или если это пневматика, то слышишь такое тихое, но дико раздражающеепшшшшшш... А потом я для себя открыл такую штуку как цанговое соединение. И, честно говоря, мир перевернулся. Это как после кнопочного телефона взять в руки современный смартфон. Просто другой уровень удобства, скорости и, как ни странно, надежности. Хотя поначалу я им не доверял, думал, какая-то пластиковая фигня, развалится через неделю.
Так что давайте разберемся, что это за зверь такой и почему он так сильно облегчает жизнь всем, кто имеет дело с трубками – будь то водопровод на даче, пневматическая система в гараже или какая-нибудь сложная производственная линия.
Так в чем же соль? Главные козыри цанги
Если коротко – это гениально просто. Вот прям до безобразия. И в этой простоте и кроется вся магия. Не нужно быть семи пядей во лбу, чтобы собрать сложную систему. Не нужно закупать инструмент на половину зарплаты. Взял и сделал. Но давайте по порядку, а то я вечно с мысли на мысль скачу.
Скорость это наше всё!
Монтаж? Какое там монтаж. Это слово даже не подходит. Сборка. Как конструктор Лего. Вот серьезно. Вся процедура занимает... сколько? Секунд 5? Может 10, если трубка криво отрезана и приходится переделывать.
Смотрите сами:
- Взял трубку.
- Ровно ее отрезал (это, кстати, важно, чтоб без заусенцев и не под углом).
- Вставил в фитинг до упора. С таким легким щелчком.
- ...Всё.
Всё!!! Никаких тебе разводных ключей, пакли, герметиков, сварочных аппаратов, которые выбивают пробки у соседей. Ничего. Просто руки. И трубка. И фитинг. А теперь представьте, что вам нужно собрать систему из 50 таких соединений. Сколько времени вы сэкономите? Не часов – дней! Это же просто космос какой-то, особенно когда сроки поджимают или просто не хочется все выходные провести в позе зю, пытаясь подлезть с паяльником в какой-то темный угол.
Забудьте про часы, потраченные на подготовку, сварку и проверку каждого стыка. С цангами время измеряется в секундах. Это не просто ускорение – это революция в монтаже.
Я когда первый раз попробовал, я минут пять просто вставлял и вытаскивал трубку, не мог поверить, что так бывает. Что вот это вот пластиковое (или металлическое, они разные бывают) колечко так мертво держит трубку под давлением. Магия, не иначе.
Вот так просто – вставил трубку и готово, никаких тебе ключей и сварочных аппаратов.
Многоразовость и гибкость: накосячил – исправил
А вот это, пожалуй, мой самый любимый пункт. Прям вишенка на торте. Потому что все мы люди, все мы ошибаемся. Приварил трубу не под тем углом? Всё, пили болгаркой, покупай новую муфту, снова вари. Склеил пластиковую трубу и понял, что она на сантиметр короче, чем надо? Ну... сочувствую. С цанговым фитингом всё иначе.
Понял, что ошибся? Что-то пошло не так? Или просто решил переделать всю систему, потому что пришла в голову идея получше? Не проблема. Вообще. Нажимаешь на то самое стопорное кольцо (цангу), и трубка так же легко выходит наружу, как и вошла. Без повреждений. Ни для трубки, ни для фитинга.
Это же просто песня! Не надо быть сапером, который не имеет права на ошибку. Можно спокойно проектировать и собирать систему, зная, что любой косяк исправляется за десять секунд. Это дает невероятную свободу. Я вот у себя в мастерской пневмолинию для инструментов уже раза три, наверное, переделывал, добавлял новые точки, переносил компрессор – и ничего, все фитинги живы-здоровы, работают как в первый день. Попробуйте так со сваркой провернуть.
Вот где это особенно спасает:
- Исправление ошибок монтажа. Ну, это очевидно. Отмерил не так, поставил тройник не там – нажал, вытащил, переделал.
- Модернизация системы. Решили добавить еще один кран на полив или новый пневмоинструмент? Легко! Разобрал нужный участок, вставил тройник, собрал обратно. Делов на пять минут.
- Временные подключения. Нужно на время кинуть какую-то линию для тестов или на стройке. Собрал, попользовался, разобрал, убрал фитинги в коробку до следующего раза.
- Прочистка системы. Если что-то засорилось, можно без проблем разобрать самый сложный узел, продуть или промыть его, и собрать как было.
Короче, это не одноразовые солдатики. Это полноценные, многоразовые элементы конструктора для взрослых. И это экономит не только деньги на покупке новых деталей взамен испорченных, но и, что гораздо важнее, – кучу нервных клеток. А они, как известно, не восстанавливаются).
Герметичность и универсальность: держат всё и везде?
Окей, окей. Быстро, удобно, можно переделывать. Это мы поняли. Но главный-то вопрос, который меня мучил поначалу, и я уверен, мучает и вас – а оно держит?! Ну серьезно, какая-то пластиковая фиговина, в которую ты просто втыкаешь трубку... доверия это поначалу не внушает от слова совсем. Кажется, что при первом же скачке давления всё это хозяйство разлетится по комнате, как пробка от шампанского. Я тоже так думал. И я был неправ.
Вся фишка в конструкции. Она простая, но, блин, до гениальности продуманная. Внутри этого фитинга сидит не просто дырка, а целая система. Там есть уплотнительное резиновое колечко (чаще всего из NBR или EPDM, но это уже для зануд) и та самая цанга – специальное разрезное кольцо с острыми зубчиками из нержавейки.
Когда вы вставляете трубку, она сначала проходит через цангу, лепестки которой расходятся, а потом плотно садится в уплотнительное кольцо. Именно это кольцо и обеспечивает герметичность. А вот дальше начинается самое интересное. Если попытаться вытащить трубку обратно, то острые зубья цанги впиваются в нее мертвой хваткой. И чем сильнее тянешь, тем сильнее они впиваются. А если в системе есть давление, то оно не только давит на трубку, пытаясь ее вытолкнуть, но и прижимает уплотнительное кольцо еще плотнее! Получается такая самозапирающаяся система.
Принцип прост: давление в системе работает не против соединения, а на его усиление. Чем выше давление (в разумных пределах, конечно), тем надежнее фитинг держит трубку.
И это реально работает. Я у себя на компрессоре ставил – 8-10 атмосфер держит вообще не напрягаясь. Ни малейшего шипения. Главное, повторюсь, ровно отрезать трубку и вставить ее до конца. Если схалтурить, то да, может травить. Но тут уж виноват не фитинг, а руки монтажника).

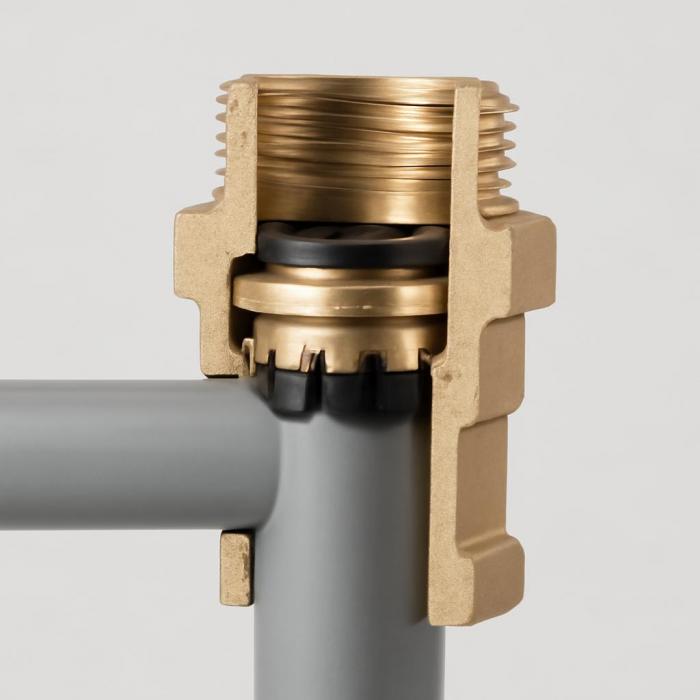

Вот так это выглядит изнутри. Зубастая цанга впивается в трубку, а резиновое кольцо герметизирует.
А что насчет универсальности? куда их можно пихать?

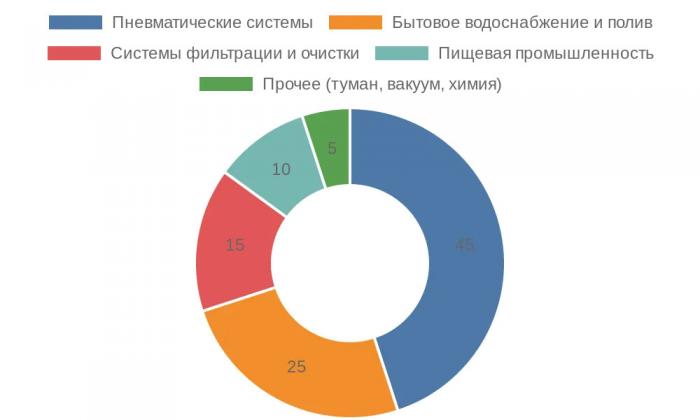

И вот тут еще один приятный сюрприз. Цанговые фитинги – это не только про сжатый воздух в гараже. Сфер применения – вагон и маленькая тележка. Они бывают не только пластиковые, но и из латуни, нержавеющей стали. А это уже совсем другой разговор.
Смотрите, где они прижились:
- Пневматические системы. Ну это классика. Станки, пневмоинструмент, робототехника, автоматические линии – везде, где есть сжатый воздух.
- Системы водоснабжения. Да-да, для воды они тоже подходят. Особенно для разводки по участку, систем полива, капельного орошения. Только нужно брать фитинги, предназначенные для воды (обычно они серого или черного цвета, а не синего, как пневматические).
- Системы туманообразования и охлаждения. В летних кафе, на верандах, в теплицах – там, где нужно распылять воду под небольшим давлением.
- Пищевая промышленность. Фитинги из нержавейки с соответствующими сертификатами используются для подачи напитков, молока и других жидких продуктов.
- Вакуумные системы. Они отлично работают ив обратную сторону, то есть на разряжение.
- Химическая промышленность. Для агрессивных сред есть специальные фитинги из химостойких материалов. Но тут надо внимательно читать документацию, чтобы не прогадать.
То есть, по сути, это универсальный солдат. Главное – правильно подобрать тип фитинга под свои задачи. Под материал трубки (полиуретан, полиамид, полиэтилен, медь, сталь), под рабочую среду (воздух, вода, масло) и под параметры давления и температуры. Но сам факт, что один и тот же принцип соединения закрывает столько разных потребностей, – это, честно говоря, впечатляет. Не нужно держать в голове десять разных технологий монтажа. Выучил одну – и применяешь везде. Удобно же, ну!
Цанга против всех: так ли она хороша на фоне классики?
Знаете, у меня сосед по гаражу, дядя Витя, он из старой гвардии. Для него существует только один способ соединения труб – сварка. Всё остальное –это баловство ваше новомодное, пластиковое, ненадежное. И я его отчасти понимаю. Когда ты всю жизнь работал с металлом, огнем и увесистым инструментом, сложно поверить, что какая-то маленькая штучка, которая надевается рукой, может быть прочной. Но времена меняются. Технологии не стоят на месте. И то, что раньше было единственно верным решением, сегодня может оказаться просто неэффективным.
Давайте не будем верить на слово ни мне, ни дяде Вите, а просто посмотрим на факты. Я тут накидал небольшую сравнительную табличку, чтобы было нагляднее. Сравним наше цанговое соединение с двумя другими популярными методами: классическим резьбовым (когда мы накручиваем фитинг на резьбу с использованием уплотнителя типа фум-ленты) и той самойдедовской сваркой/пайкой.
| Параметр сравнения | Цанговое соединение | Резьбовое соединение | Сварка / Пайка |
|---|---|---|---|
| Скорость монтажа | Моментально (секунды) | Медленно (минуты) | Очень медленно (десятки минут) |
| Необходимый инструмент | Труборез (в идеале) | Газовые/разводные ключи, уплотнитель | Сварочный аппарат/паяльник, электроды/припой, маска, болгарка |
| Требования к навыкам | Минимальные (справится любой) | Средние (нужно уметь правильно уплотнять) | Высокие (нужен профессионал) |
| Многоразовость | Да, многократная | Условно (требуется замена уплотнителя) | Нет, соединение неразборное |
| Работа в труднодоступных местах | Идеально подходит | Сложно (нужно место для ключей) | Практически невозможно |
| "Грязь" при работе | Отсутствует | Минимальная (остатки уплотнителя) | Высокая (искры, дым, окалина) |
| Надежность при вибрациях | Хорошая | Низкая (резьба может ослабнуть) | Максимальная (монолит) |
Ну что, как вам? По-моему, картина более чем ясная. По скорости, простоте и удобству цанговые фитинги кладут на обе лопатки всех конкурентов. Особенно это касается работы в стесненных условиях. Попробуйте-ка поработать двумя газовыми ключами где-нибудь под потолком в углу или завести туда сварочный аппарат... А с цангой – щелк, и готово.
Цена фитинга – это лишь верхушка айсберга. Настоящая экономия скрывается в отсутствии затрат на сложный инструмент и дорогостоящую работу специалиста.
Конечно, я не говорю, что сварка – это зло и от нее надо отказаться. Вовсе нет. Если вы строите магистральный газопровод, атомную станцию или систему отопления с температурой под 100 градусов и диким давлением – тут без вариантов, только сварка, только хардкор. Сварной шов – это монолит, он по определению прочнее любого разборного соединения. Но давайте будем честны, как часто у нас в быту или в небольшой мастерской возникают такие задачи? В 95% случаев мы имеем дело с давлениями до 10-15 бар и температурами до 60-80 градусов. И для этих задач цанговые соединения подходят просто идеально. Они закрывают потребности большинства, делая это быстро, чисто и без лишних головняков.
Так что дядя Витя, конечно, по-своему прав, но его методы хороши для его задач. А для моих – пневморазводка, полив на даче, подключение фильтра для воды – цанги это просто подарок судьбы.
А есть ли минусы? Ложка дегтя в бочке меда
Так, стоп. А то я тут распелся, как соловей. Прям идеальное решение для всего на свете. Но так же не бывает, правда? У всего есть обратная сторона. И у цанговых фитингов она тоже есть. Было бы нечестно о ней не рассказать. А то купите, поставите на паровой котел, а потом будете меня недобрым словом вспоминать.
Короче, есть нюансы. И их надо знать.
Первое и самое главное требовательность к трубке. Я уже говорил, что трубку надо резать ровно. Но я повторю. Прям идеально ровно, под 90 градусов. И без заусенцев. Если срез будет косой, или на нем останутсялохмотья пластика, уплотнительное кольцо не сможет нормально обжать трубку. И будет течь. Или травить воздух. Для этого лучше всего использовать специальный труборез, а не нож или, боже упаси, ножовку по металлу. Он стоит копейки, а нервов экономит на миллион.
Второе ограничения по температуре и давлению. Это не панацея. Большинство пластиковых фитингов рассчитаны на давление до 10-16 бар и температуру до +60°C. Для горячей воды в системе отопления они уже не подойдут! Там нужно что-то посерьезнее. Да, есть металлические, латунные, нержавеющие цанги, которые держат больше, но и стоят они соответственно. Всегда, вот прям всегда, смотрите на маркировку фитинга и читайте его характеристики перед покупкой.
Не пытайтесь использовать фитинг за пределами его рабочих характеристик. Это как пытаться на легковой машине перевезти три тонны кирпичей – может, сначала и поедет, но добром это точно не кончится.
Третье не для всех сред. Стандартные фитинги с уплотнением из NBR-резины не любят агрессивную химию, некоторые масла и растворители. Резина просто разбухнет или разрушится. Для таких задач есть специальные химостойкие фитинги с уплотнениями из Viton (FKM) или EPDM, но их надо искать целенаправленно.
И четвертое, чисто субъективное... Они не любят продольных нагрузок и сильных изгибов трубки прямо у основания фитинга. То есть, если у вас трубка будет постоянно дергаться или висеть под натяжением, со временем соединение может разболтаться и начать травить. Система должна быть смонтирована так, чтобы на фитинги не было лишней механической нагрузки.
Так что да, минусы есть. Но, по-моему, они не критичные и легко обходятся, если просто включать голову и использовать вещи по назначению. Это просто инструмент со своей сферой применения.
Частые вопросы (FAQ)
Можно ли использовать цанговый фитинг повторно?
Да, и это одно из их главных преимуществ! Можно многократно разбирать и собирать соединение без потери герметичности. Главное, чтобы при демонтаже не повредилась сама трубка и посадочное место в фитинге. Если на трубке остались глубокие царапины от зубьев цанги, лучше отрезать этот кусочек и вставлятьсвежий конец.
Какое максимальное давление они выдерживают?
Это сильно зависит от модели, материала и производителя. Стандартные пластиковые фитинги для пневматики обычно рассчитаны на рабочее давление 10-16 бар. Латунные и стальные могут держать значительно больше. Всегда смотрите техническую документацию к конкретному фитингу, который вы покупаете. Не стоит ориентироваться насредние значения.
Нужны ли какие-то специальные инструменты для монтажа?
Для самого соединения – нет, все делается руками. Но очень, ОЧЕНЬ рекомендуется использовать специальный труборез для получения ровного среза трубки под углом 90 градусов. Это залог герметичности. Пытаться резать трубку ножом или кусачками – плохая идея, так как срез получается неровным и замятым.
Почему мое новое соединение пропускает воздух/воду?
Причин может быть несколько, но самые частые это: 1) Трубка вставлена не до конца, не прошла через уплотнительное кольцо. Попробуйте вытащить и вставить снова с усилием. 2) Кривой срез трубки или наличие заусенцев, которые повредили уплотнитель. 3) Царапины или повреждения на самой трубке в месте соединения. 4) Несоответствие диаметров трубки и фитинга (например, пытаетесь вставить трубку 8 мм в фитинг на 6 мм).
Можно ли использовать цанговые фитинги для горячей воды или отопления?
Стандартные пластиковые фитинги – категорически нет. Они рассчитаны на температуру до +60°C. Для систем с горячей водой или в отоплении, где температура может быть выше, нужно использовать специальные термостойкие фитинги, как правило, металлические (латунь, нержавеющая сталь) с соответствующими уплотнениями. Использование обычных пластиковых фитингов в таких условиях опасно.
И помните: правильный инструмент в правильном месте – залог успеха и спокойного сна.
Серьезно, просто попробуйте один раз. Купите пару фитингов и кусок трубки для какого-нибудь мелкого дела, и я вам гарантирую – назад к пакле и сварке, там где это не нужно, вы уже не вернетесь. Это другой уровень комфорта. Так что дерзайте, экспериментируйте, и пусть у вас ничего не течет и не шипит! Удачи!)
Об авторе
Эксперт по пневматике ООО "Би Энд Би Инжиниринг" Бобров Антон Игоревич
Антон более 10 лет работает с промышленным и бытовым оборудованием.
Я специалист по пневматике с более чем 10-летним опытом работы в области наладки и обслуживания производственного оборудования. Начинал свой путь с освоения классических методов монтажа, включая сварку и пайку, но со временем стал адептом быстрых и эффективных технологий. Считаю, что за цанговыми соединениями будущее в большинстве бытовых и полупрофессиональных задач. В своих статьях делютсь исключительно практическим опытом, полученным в полевых условиях.
- Проектирование и монтаж пневматических систем для мастерских и малых производств.
- Подбор фитингов и комплектующих для систем водоснабжения и сжатого воздуха.
- Диагностика неисправностей и поиск утечек в трубопроводах.
- Практический опыт работы с полимерными и металлическими трубками.
Рекомендации, изложенные в данной статье, отражают личное мнение и практический опыт автора.
Заключение
Ну что, вот как-то так. В общем, если в двух словах, то цанговые фитинги это, честно говоря, просто спасение для кучи бытовых и гаражных дел. Они реально экономят не только время, которого вечно нет, но и нервные клетки, которые, как мы знаем, вообще не восстанавливаются.
Так что мой вам финальный совет – не бойтесь их! Просто подходите с головой. Всегда-всегда режьте трубку ровно специальным резаком, это прям закон. И не ленитесь посмотреть на циферки на самом фитинге – какое давление, какая температура, для чего он вообще предназначен. Не надо пихать пневматический фитинг на трубу с кипятком, и будет вам счастье.
