Выбор подшипникового узла для промышленного оборудования определяет его долговечность, энергоэффективность и надёжность. Процесс подбора требует учёта множества взаимосвязанных параметров, среди которых доминируют характер и величина нагрузок, а также режимы вращения. Промышленные подшипники требуют анализа динамической и статической грузоподъемности по ГОСТ 18854 и ISO, чтобы выдерживать комбинированные нагрузки без преждевременного износа. В этой статье мы систематизируем ключевые критерии, на которые следует опираться инженерам и специалистам по закупкам.
1. Тип и направление действующей нагрузки

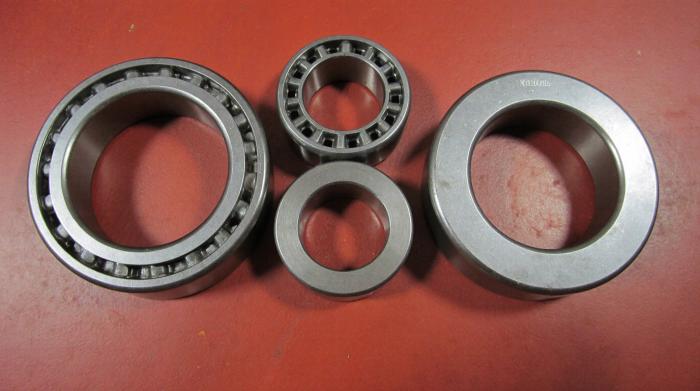

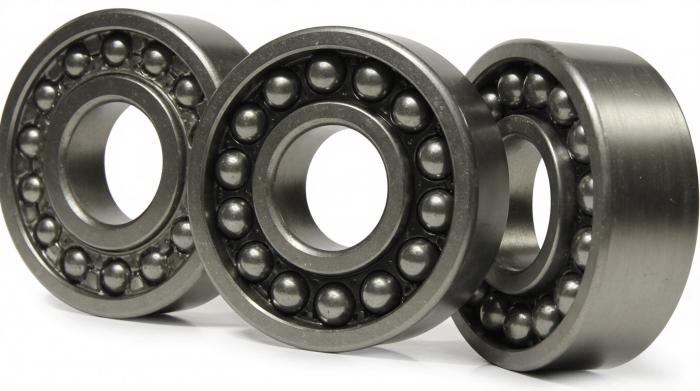

Осевые, радиальные и комбинированные нагрузки по-разному воздействуют на узел. Для чистых радиальных нагрузок (перпендикулярных оси вала) оптимальны шариковые или цилиндрические роликоподшипники. При значительных осевых нагрузках (направленных вдоль оси) применяют упорные шариковые или роликовые подшипники. Комбинированная нагрузка требует использования угловых контактных шарикоподшипников или конических роликоподшипников, чьи конструкции рассчитаны на одновременное восприятие сил в обоих направлениях.
2. Величина и динамический характер нагрузки
Величина измеряется в ньютонах (Н) и является основой для расчёта динамической и статической грузоподъёмности. Для высоких и ударных нагрузок предпочтительны роликовые подшипники (конические, цилиндрические, сферические), так как они имеют большую площадь контакта. Шариковые подшипники лучше подходят для умеренных и постоянных нагрузок. Важно оценивать не только номинальную величину, но и динамику: постоянная, переменная или ударная нагрузка. Вибрации и удары сокращают ресурс, что может потребовать подшипников с увеличенным запасом прочности или специальных исполнений.
3. Динамическая и статическая грузоподъёмность
Это ключевые каталожные параметры. Динамическая грузоподъёмность (C) — это постоянная радиальная (или осевая) нагрузка, которую подшипник теоретически может выдержать в течение 1 миллиона оборотов. От неё напрямую рассчитывается номинальный ресурс L10. Статическая грузоподъёмность (C0) — предельная нагрузка, которую узел может воспринять в неподвижном состоянии без остаточной деформации, критичная для медленно вращающихся или статичных механизмов. Подбор всегда ведётся с запасом относительно расчётных нагрузок.
4. Предельная частота вращения
Каждый тип и размер подшипника имеет предельно допустимую скорость вращения, указанную в каталоге. Она ограничивается силами инерции, нагревом и условиями смазки. Для высокоскоростных применений (шпиндели, турбины) применяют специальные серии шарикоподшипников с керамическими телами качения (гибридные), оптимизированной геометрией и сепараторами из полимерных материалов или специальных сплавов. Превышение предельной скорости ведёт к катастрофическому разрушению узла из-за перегрева.
5. Тип и способ смазки
Смазка напрямую влияет на способность подшипника рассеивать тепло, возникающее от трения и высоких скоростей, а также защищает от износа. Консистентная пластичная смазка удобна в обслуживании, но имеет ограниченную скорость рассеивания тепла. Циркуляционное масло более эффективно для высокоскоростных и высоконагруженных узлов, так как лучше отводит тепло и может использоваться для фильтрации. Современные решения включают пожизненную смазку, масляный туман или воздушно-масляную смазку для экстремальных скоростей.
6. Класс точности и зазоры
Класс точности (по ГОСТ, ISO, ABEC) определяет уровень допусков на изготовление. Высокие классы точности (ABEC 5, 7, 9) обеспечивают минимальное биение, снижение вибрации и тепловыделения, что критично для высокоскоростных прецизионных шпинделей. Радиальный зазор — это внутренний люфт между телами качения и дорожками. Для высоких скоростей и точного позиционирования выбирают подшипники с меньшим зазором (C2, CN). Для нагрузок, вызывающих значительный нагрев и тепловое расширение, могут потребоваться увеличенные зазоры (C3, C4).
7. Материал и конструкция сепаратора
Сепаратор (сепаратор) центрирует тела качения. Штампованные стальные сепараторы — универсальный и экономичный вариант. Машиностроенные латунные отличаются высокой износостойкостью и лучше подходят для ударных нагрузок. Полимерные сепараторы (из полиамида, PEEK) легче, обеспечивают превосходное скольжение при высоких скоростях, снижают шум и вибрацию, но имеют ограничения по температуре. Керамические гибридные подшипники часто используют полимерные сепараторы для достижения максимальных скоростных характеристик.
Вопросы и ответы о выборе промышленных подшипников
Вопрос 1: Какие типы промышленных подшипников рекомендуется выбирать для механизмов с комбинированными нагрузками и высокой скоростью вращения?
Ответ: Для таких условий оптимальны угловые контактные шарикоподшипники или высокоскоростные конические роликоподшипники. Первые обеспечивают высокую предельную скорость и восприятие комбинированных нагрузок, вторые — большую грузоподъёмность при умеренно высоких скоростях. Часто требуются подшипники повышенного класса точности и эффективная принудительная смазка.
Вопрос 2: Как правильно рассчитать ресурс промышленных подшипников качения при переменных нагрузках?
Ответ: Используют метод эквивалентной динамической нагрузки P. Сначала определяют постоянную по величине и направлению нагрузку, которая даст тот же расчётный ресурс, что и реальная переменная. Затем ресурс в миллионах оборотов L10 рассчитывается по формуле L10 = (C/P)^p, где p=3 для шариковых и 10/3 для роликовых подшипников.
Вопрос 3: Почему при выборе промышленных подшипников для скоростных применений уделяют особое внимание смазке и сепаратору?
Ответ: На высоких скоростях силы трения и инерции сепаратора резко возрастают, что приводит к его разрушению и перегреву. Правильная смазка (часто масляный туман) эффективно отводит тепло, а облегчённый сепаратор из высокопрочного полимера или специального сплава снижает центробежные силы, обеспечивая стабильность работы.
Вопрос 4: В каких случаях для промышленного оборудования выбирают подшипники с увеличенным радиальным зазором (C3, C4)?
Ответ: Такие зазоры необходимы при работе в условиях повышенного тепловыделения, когда внутреннее кольцо нагревается сильнее наружного и расширяется, рискуя заклинить узел. Также они применяются при высоких ударных нагрузках и в узлах с неточным посадочным соосностью вала и корпуса.
Вопрос 5: На что влияет класс точности при подборе промышленных подшипников для прецизионных станков?
Ответ: Высокий класс точности (например, P6, P5 по ISO) обеспечивает минимальное биение и колебания, что напрямую влияет на точность обработки деталей, виброакустические характеристики и температурную стабильность шпинделя. Это снижает динамические нагрузки и продлевает общий ресурс всего узла.
