Иглофильтры применяют на строительных площадках для удаления избыточной влаги из грунта перед началом земляных работ. Эти устройства представляют собой вертикальные трубы с перфорированной нижней частью, покрытой фильтрующей сеткой, которые погружают в почву на заданную глубину.
Иглофильтр установлен в котловане на строительной площадке
Внутри трубы создаётся разрежение, благодаря которому вода просачивается через фильтр и поднимается по стволу к насосу. Такой подход позволяет осушить участок без масштабного откачивания всей массы грунтовых вод.
Основные компоненты системы
Типичная установка включает несколько взаимосвязанных частей. Центральный элемент — сама игла с фильтрующей оболочкой из нержавеющей стали или полимерных материалов. Верхняя часть соединяется с коллектором, по которому вода поступает к насосной станции. Для создания вакуума используют центробежные или вихревые насосы, подключённые к электросети или дизельному генератору.
Дополнительно применяют обратные клапаны, предотвращающие обратный ток жидкости, и манометры для контроля давления. Вся конструкция собирается на месте и демонтируется после завершения работ.
Эффективность зависит от правильного подбора диаметра и длины фильтрующей части под конкретный тип грунта.
Перед монтажом проводят геологические изыскания, чтобы определить глубину залегания водоносного горизонта и проницаемость слоёв. Это помогает рассчитать необходимое количество игл и расстояние между ними.
В практике чаще всего встречаются два варианта размещения: линейное вдоль стен котлована и кольцевое вокруг всей выемки. Линейная схема подходит для узких траншей, а кольцевая обеспечивает равномерное осушение большой площади.
Принцип действия системы водопонижения
После погружения труб в грунт к верхней части подключают коллектор и запускают насосную станцию. Внутри трубопровода образуется разрежение, которое заставляет влагу из окружающих слоёв почвы просачиваться сквозь фильтрующую сетку. Жидкость поднимается по стволу и собирается в коллекторе, откуда уже перекачивается за пределы участка.

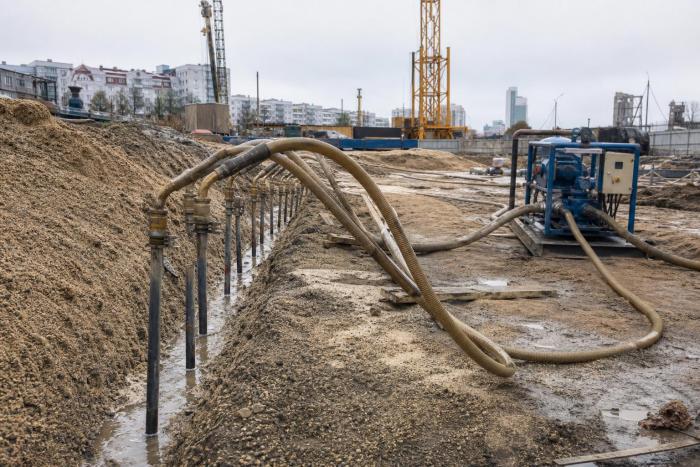

Процесс откачки воды через иглофильтровую установку на стройплощадке
Важно поддерживать постоянный уровень вакуума, чтобы поток не прерывался. При снижении давления фильтр может забиться мелкими частицами, поэтому периодически проверяют состояние сетки и при необходимости промывают её водой под напором. В глинистых грунтах скорость просачивания ниже, чем в песчаных, поэтому расстояние между соседними трубами уменьшают.
Работа продолжается до тех пор, пока уровень грунтовых вод не опустится ниже отметки дна котлована. После этого насосы отключают, но трубы оставляют на месте до завершения бетонных работ, чтобы избежать повторного подъёма воды.
Правильный расчёт количества труб и мощности насосов напрямую влияет на скорость осушения и общие затраты на этапе земляных работ.
В некоторых случаях применяют комбинированные схемы, когда иглофильтры дополняют открытыми канавами или дренажными колодцами. Это позволяет ускорить процесс на сложных участках с неоднородным грунтом.
Выбор конкретной схемы зависит от результатов геологических изысканий и сроков строительства. На практике часто комбинируют несколько подходов, чтобы добиться нужного результата при минимальных затратах.
Факторы, влияющие на эффективность осушения
Производительность установки во многом определяется свойствами грунта на площадке. В песчаных и супесчаных слоях вода проходит быстрее, поэтому расстояние между трубами можно увеличить до полутора метров. В суглинках и глинах проницаемость ниже, и интервал сокращают до восьмидесяти сантиметров, чтобы сохранить нужный темп откачки.
Различные типы грунта на строительной площадке с установленными иглофильтрами
Глубина погружения труб выбирается с запасом относительно проектной отметки дна котлована. Если водоносный горизонт залегает неравномерно, часть игл ставят глубже, чтобы перекрыть все возможные пути подъёма влаги. Мощность насосной станции подбирают по суммарному дебиту, который рассчитывают на этапе изысканий.
Температура воздуха и сезонные колебания также играют роль. В зимний период приходится дополнительно утеплять коллекторы и насосы, чтобы избежать замерзания. Летом при высокой испаряемости иногда удаётся сократить время работы оборудования.
Опыт показывает, что даже небольшое отклонение в шаге установки труб способно заметно изменить общий расход электроэнергии за весь период осушения.
Перед запуском проверяют герметичность всех соединений и работу обратных клапанов. При обнаружении подсоса воздуха вакуум падает, и откачка замедляется. Регулярный осмотр позволяет вовремя устранить мелкие неполадки без остановки процесса.
- Проницаемость грунта определяет оптимальное расстояние между трубами.
- Глубина залегания воды задаёт длину фильтрующей части.
- Мощность насосов должна соответствовать расчётному дебиту.
- Сезонные условия влияют на необходимость дополнительной защиты оборудования.
При правильном учёте перечисленных параметров система работает стабильно и экономично на протяжении всего цикла земляных работ.
Типы насосных станций и их применение
Насосное оборудование подбирают исходя из требуемого вакуума и объёма откачиваемой жидкости. Разные модели отличаются по принципу создания разрежения и способу транспортировки воды. Одни варианты лучше справляются с чистыми потоками, другие устойчивы к мелким примесям.

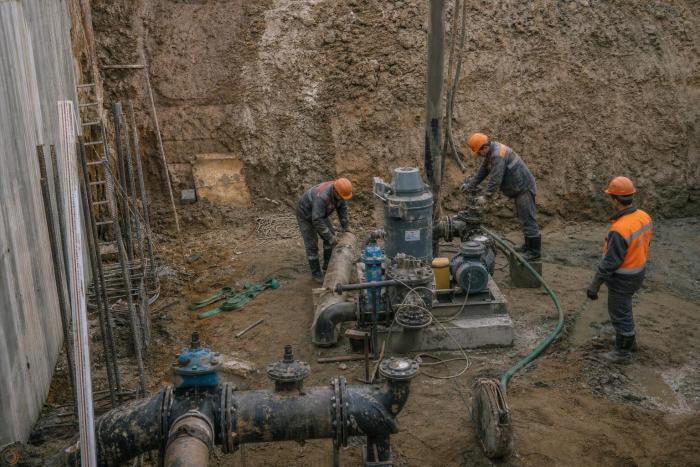

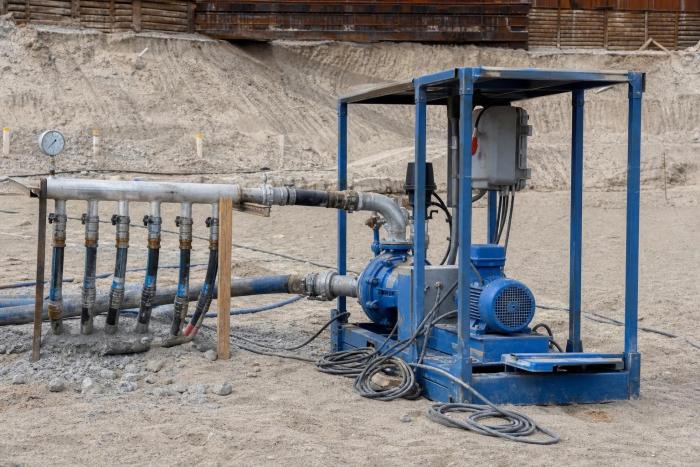

Насосная станция подключённая к коллектору иглофильтровой системы на объекте
При выборе учитывают доступность обслуживания и возможность быстрой замены узлов. В удалённых районах предпочтение отдают моделям с минимальным количеством подвижных частей. Для продолжительной эксплуатации без перерывов иногда дублируют насосы, чтобы при выходе одного из строя второй сразу взял нагрузку.
Подключение к электросети требует отдельной линии с защитой от перегрузок. В случае отсутствия стационарного питания используют дизельные или бензиновые агрегаты, которые размещают на безопасном расстоянии от котлована.
После подбора станции проверяют соответствие производительности расчётному дебиту. Избыточная мощность ведёт к лишним расходам, а недостаточная — к затоплению котлована. Регулярная смазка и замена фильтров продлевают срок службы агрегатов.
Завершение осушения и демонтаж оборудования
После достижения нужной сухости грунта работу установки постепенно снижают. Резкое отключение может привести к обратному подъёму влаги, поэтому вакуум уменьшают поэтапно в течение нескольких часов. В это время ведут наблюдение за состоянием стенок котлована и уровнем остаточной влаги в почве.
Демонтаж иглофильтров и насосной станции после завершения осушения котлована
Извлечение труб начинают с периферийных участков. Каждый элемент аккуратно поднимают, чтобы не повредить фильтрующую сетку и не обрушить стенки скважины. После извлечения все детали промывают от остатков грунта и просушивают перед отправкой на хранение.
Коллекторы и шланги сворачивают в бухты, избегая перегибов. Насосы очищают от осадка, проверяют состояние уплотнений и смазывают подвижные узлы. Оборудование размещают в закрытом помещении с низкой влажностью, чтобы предотвратить коррозию металлических частей.
Площадку после демонтажа разравнивают и при необходимости проводят дополнительное уплотнение грунта. Это позволяет сразу перейти к следующему этапу строительства без задержек. Правильное завершение цикла снижает риск повторного подтопления и продлевает срок службы всех компонентов для будущих объектов.
Часто задаваемые вопросы
Какое расстояние между трубами рекомендуется в песчаных грунтах?
В песчаных и супесчаных слоях проницаемость высокая, поэтому интервал между трубами можно увеличить до полутора метров. Это позволяет сохранить нужный темп откачки без лишних затрат на дополнительные элементы. В суглинках и глинах расстояние сокращают до восьмидесяти сантиметров, чтобы компенсировать меньшую проницаемость.
До какой глубины всасывания рассчитана вакуумная центробежная станция?
Вакуумная центробежная станция обеспечивает работу до шести метров. При выборе модели учитывают глубину залегания воды и добавляют запас относительно проектной отметки дна котлована. Если горизонт залегает неравномерно, часть труб погружают глубже для полного перекрытия путей подъёма влаги.
Нужно ли утеплять оборудование зимой?
В зимний период коллекторы и насосы дополнительно утепляют, чтобы избежать замерзания. Летом при высокой испаряемости иногда удаётся сократить время работы. Температурные колебания напрямую влияют на стабильность процесса и расход энергии.
Как проверить герметичность соединений перед запуском?
Перед запуском осматривают все стыки и проверяют работу обратных клапанов. При обнаружении подсоса воздуха вакуум падает, и откачка замедляется. Регулярный осмотр позволяет устранить мелкие неполадки без остановки процесса.
Что делать при недостаточной мощности насосов?
Мощность насосной станции подбирают по суммарному дебиту, рассчитанному на этапе изысканий. При недостатке производительности котлован может затопить. В таких случаях подключают резервный агрегат или корректируют схему размещения труб.
Заключительные мысли

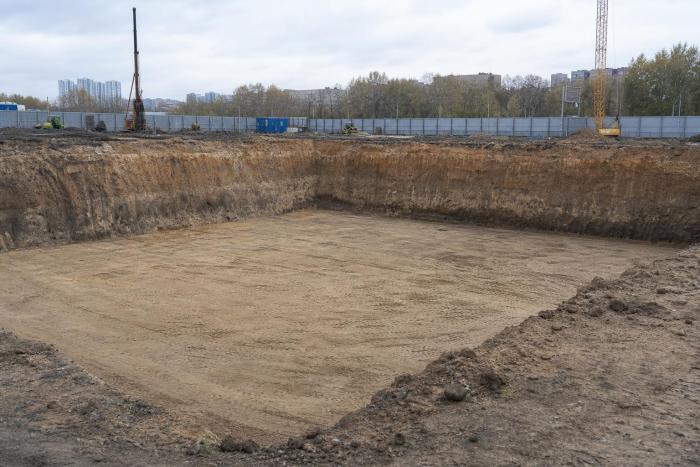

Сухой котлован после завершения осушения и подготовки к строительству
Выбор подходящего насосного оборудования с учётом глубины и особенностей грунта обеспечивает надёжное осушение. Поэтапное снижение вакуума и аккуратный демонтаж помогают избежать обратного подъёма влаги и продлевают срок службы техники. Проверка соединений и учёт сезонных условий поддерживают стабильность всего процесса.
Перед началом рассчитайте параметры по типу почвы и мощности, используйте резервные агрегаты при необходимости. Применяйте эти подходы на практике для успешного строительства. Начните подготовку проекта уже сегодня и обратитесь к специалистам за точными расчётами.
